V oblasti přesné výroby je monokrystalový křemík známý jako „základní kámen informačního věku“ - od čipů chytrých telefonů po optické součásti vesmírných satelitů, od nových energetických fotovoltaických článků po základní zařízení kvantové výpočetní techniky. Tento vysoce-čistý, téměř{2}}dokonalý krystalický materiál vždy hrál základní podpůrnou roli převratné technologie. Vzhledem k tomu, že polovodičová technologie vstupuje do procesu pod 3 nanometry a účinnost fotovoltaických článků překonává teoretickou hranici, požadavky trhu na přesnost zpracování monokrystalu křemíku poskočily z úrovně mikronů na úroveň nanometrů. Zejména při zpracování složitých struktur, jako je vrtání zakřivenou elektrodou, se rozpor mezi vysokou křehkostí materiálu, charakteristikami směrového štěpení krystalů a tolerancí apertury na-úrovni nanometrů stává klíčovou překážkou, která omezuje rozvoj špičkových-průmyslových odvětví, jako je špičková-výroba čipů a vysoce{9}}detektory částic.
Průmyslový průlomový rekord
Ultra-hluboké mikrootvory-zpracování monokrystalu křemíku: od „zaseknutého krku“ po „čínské řešení“
Pozadí případu
Když přední tuzemská společnost zabývající se výrobou polovodičových zařízení vyvíjela základní komponenty 3D úložných čipů NAND, setkala se s extrémní výzvou zpracování ultra-hlubokých mikro-děr v monokrystalovém křemíku: bylo nutné zpracovat mikro-otvory o průměru pouhých 0,45 mm na křemíkovém substrátu o tloušťce 24} hloubka} úhlopříčka 6{5 mm{5 mm 55:1) a jeho požadavky na přesnost byly srovnatelné s „vyřezáním kilometru-hluboko na vlásku“. Dříve byl tento typ procesu dlouho monopolizován japonskými a německými společnostmi. Tuzemští výrobci museli nejen zaplatit dovozní náklady ve výši více než 10 000 juanů za kus, ale také čelili rizikům dodavatelského řetězce způsobeným technologickými blokádami.
Přímý útok na bod bolesti
Přesnost mimo kontrolu: Po zpracování tradičními karbidovými vrtáky drsnost stěny otvoru Sa Větší nebo rovna 6,54 μm (3násobek průmyslového standardu) a odchylka zaoblení ＞0,025 mm, což přímo vede k nárůstu rychlosti přenosu signálu třísky;
Prokletí výnosu: Náklady na suroviny z monokrystalického křemíku představují více než 60 %, ale defekty, jako je zborcení hran a mikrotrhliny, způsobují zmetkovitost obrobku až 35 % a roční ztráta společnosti přesahuje 20 milionů juanů;
Technologická mezera: Zařízení v zámoří zakazuje čínským výrobcům používat moduly základního algoritmu, jako je „dynamické potlačení vibrací“, a neexistuje žádný vyspělý domácí proces, který by jej nahradil.
Řešení MID
MID přesnostobrábění úspěšně vyřešilo výše uvedené problémy pomocí ultrazvukového pomocného systému + nanokrystalického PCD vrtáku a dosáhlo čtyř průlomových objevů:
Mýtus o životě nástroje:Jediný vrták PCD dokáže nepřetržitě zpracovávat 2 000 děr, což je 20krát déle než dovážená životnost nástroje, a náklady jsou sníženy na méně než 5 juanů na díru;

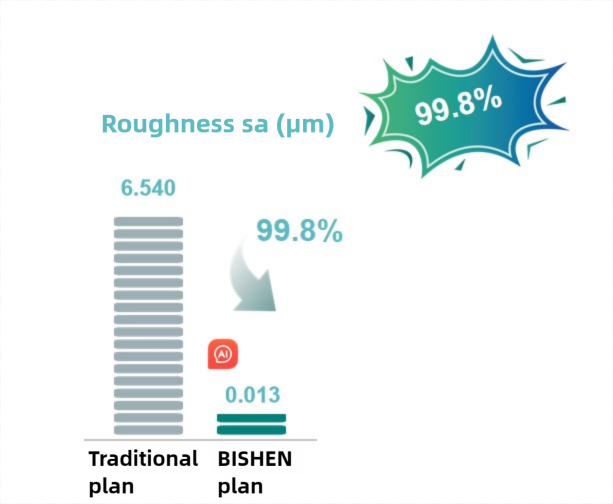

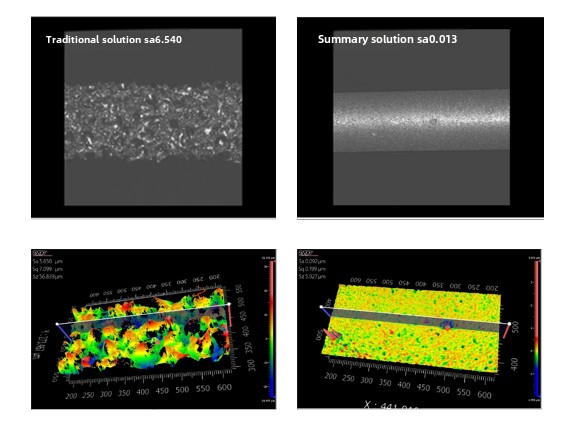

Revoluce nano-rovného povrchu:Drsnost stěny otvoru Sa je snížena z 6,54 μm na 0,013 μm (pokles o 99,8 %), což je lepší než u standardu pro leštění optických zrcadel v letectví (ISO 10110-8);
Zpracování s nulovou vadou:Míra zhroucení okraje na vstupu je nulová a chyba zaoblení je snížena na 0,003 mm (ekvivalent 1/3 průměru lidských červených krvinek);

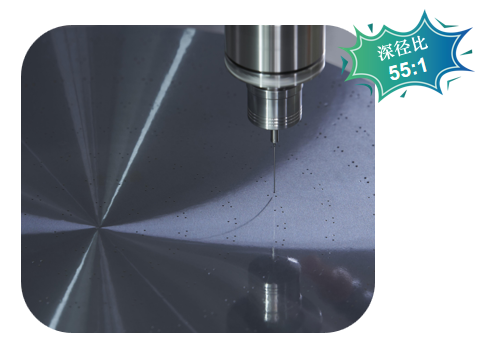

Limit poměru hlubokého-k-průměru:Kapacita zpracování 55:1 překonává technologický uzel pro rok 2030 předpokládaný Mezinárodním technologickým plánem pro polovodiče (ITRS) a dosahuje standardu 7 let před plánem.

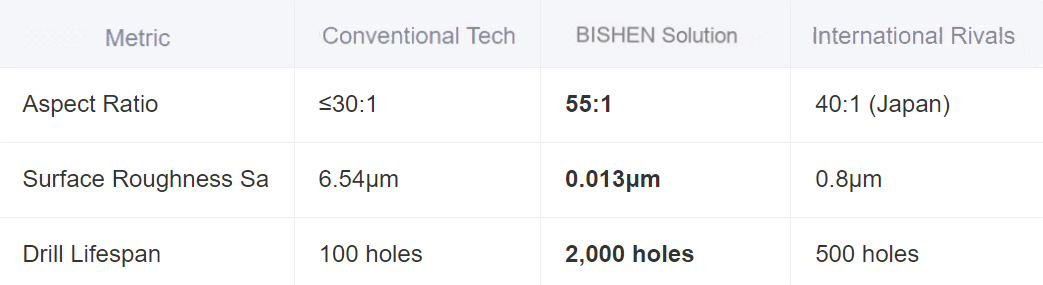

Srovnávání technologií (vs. globální konkurenti)
Srovnání zpracování
Průmyslový dopad
Od jediného případu k transformaci ekosystému
Tento průlom katalyzoval inovace napříč-odvětvími:
Lokalizace polovodičů:Efektivita zpracování 3D NAND prostřednictvím-děr vzrostla o 300 %, což snížilo výrobní náklady Yangtze Memory o 18 %.
Fotovoltaická nákladová revoluce:Výtěžnost mikrootvoru zpětné elektrody solárních článků-heterojunction vyskočila ze 72 % na 98 %, což snížilo náklady o 0,4 ¥/W na panel.
Pokrok vesmírné optiky: Aktivováno pod 10nm podpovrchové poškození křemíkových mikroděrových polí pro čínský vesmírný dalekohled „Xuntian“, čímž se zvýšilo rozlišení zobrazení o dva řády.

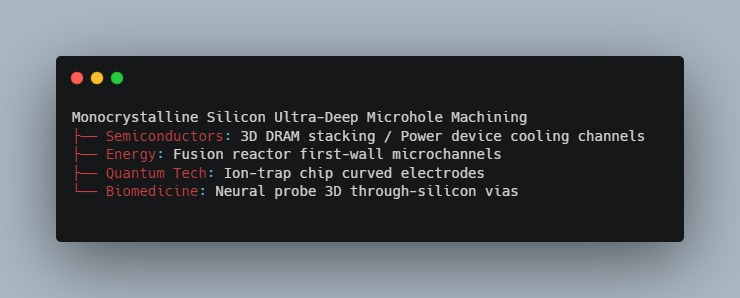

Mapa difúze technologie
MID profil:
MID je průkopníkem přesné kovovýroby pro malo-sériovou, velkosériovou-výrobu, integraci CNC obrábění (±0,002 mm), výrobu plechů a průmyslový 3D tisk. Specializujeme se na polovodičové, lékařské a nové energetické sektory a dodáváme zakázkové součástky s kontrolou kvality-řízenou umělou inteligencí (míra vad<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
