V oblasti výroby moderních přesných strojů byl středový otvor jako základní polohovací reference pro CNC programování vždy klíčovým článkem strategie upínání obrobků. I když se současný standard GB/T145 používá po desetiletí, s popularizací pěti-osých spojovacích obráběcích center, jeho koordinovaná optimalizace s CNC technologií stále stojí za-hloubkovou diskusi.
Tři základní funkce středového otvoru v CNC obrábění
První je polohování: středovými otvory na obou koncích, aby se vytvořila jednotná a pevná středová čára, aby bylo možné později zpracovat další prvky a zachovat přesnost.
Druhým je usnadnit upnutí, nést váhu a řeznou sílu obrobku.
Třetím je připojení dalších dílů skrz středový otvor se závitem, případně usnadnění zvedání.

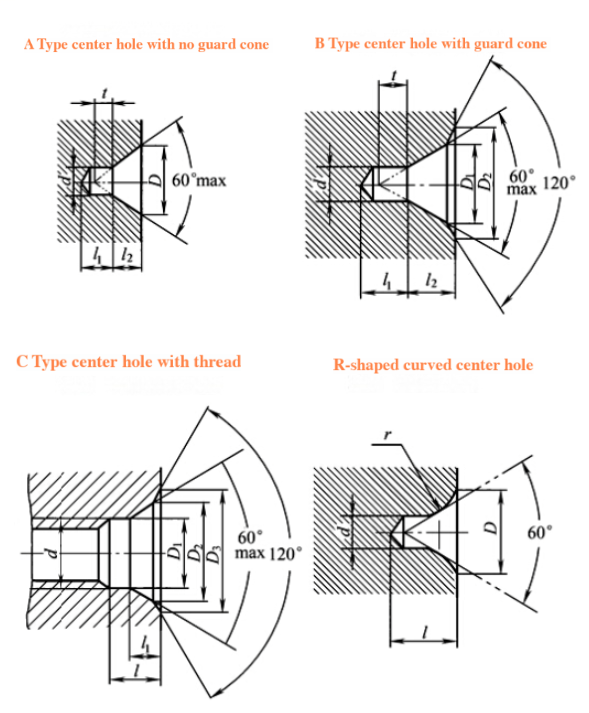

Dále se podívejme na běžné typy středových otvorů: Norma GB/T145 stanoví čtyři typy: A, B, C a R. Jsou znázorněny na následujícím obrázku:
Běžné typy středových otvorů a kompatibilita CNC procesů
Speciální použití německého standardního středového otvoru DIN332 v CNC oblasti
Němečtí uživatelé obráběcích strojů by měli věnovat zvláštní pozornost: DIN332-typ C využívá 60° úhel hlavního kužele + 30 stupňů pomocný úhel kužele, který dokonale odpovídá upínacímu systému HSK CNC soustruhu Hardinge. Jeho závitový otvor typu D podporuje rychlé přepínání modulárních přípravků, což je zvláště vhodné pro požadavky flexibilních výrobních linek, jako je pouzdro automobilového diferenciálu.
Rozhodovací matice parametrů CNC procesu
Při výběru specifikace středového otvoru je vyžadováno komplexní vyhodnocení:
Výpočet minimálního průměru konce hřídele a interferenční oblasti držáku nástroje
Kompenzace odstředivé síly způsobená kvalitou obrobku (vzorec: F=mω²r)
Analýza simulace řezné síly (doporučuje se modul řezné síly Mastercam)
Srovnávací jednotnost kumulativních chyb ve více procesech
Například při zpracování vřeten na větrnou energii (materiál 34CrNiMo6) je upřednostňováno použití středových otvorů typu B- s karbidovými hroty s povlakem PVD a řezání konstantní lineární rychlostí (Vc=180m/min) ve fázi hrubovacího soustružení a přechod na nástroje CBN pro zrcadlové soustružení během jemného obrábění.
Integrace hraničních technologií
Současný inteligentní CNC systém dosáhl:
Vizuální kontrola automaticky kompenzuje opotřebení středového otvoru (přesnost CCD ±2μm)
Predikce upínací deformace na základě digitálních dvojčat
Proces chlazení středových otvorů kapalným dusíkem během zpracování dílů z titanové slitiny
Tyto inovace hluboce integrují tradiční standardy s CNC zpracováním a nadále podporují průlomy v přesné výrobě.(文章来源:iMechanics机械)
