Při přesném obrábění mnozí předpokládají, že rozměrová přesnost je určena předevšímřezné nástrojeneboparametry stroje. Ve skutečnosti je rozhodující faktor často vprostředí.
Proč je kontrola životního prostředí standardní v západní výrobě
Na špičkových{0}}evropských a amerických workshopech jsou klima{1}}řízená prostředí považována za základní infrastrukturu:
Regulace teploty: 20 stupňů ±1 stupeň
Regulace vlhkosti: 40–60%
Nastavení stroje: systémy kompenzace teploty v reálném čase-
Kovy se roztahují nebo smršťují s kolísáním teploty. I malá změna může zavéstchyby na úrovni mikronů{0}. Například ocel má koeficient tepelné roztažnosti11.5 μm/m·K. Vyroste 1metrový obrobek11.5 μms nárůstem pouze o 1 stupeň.
To je důvod, proč západní výrobci sebevědomě požadujítolerance ±5 μm nebo dokonce ±2 μm-protože jejich prostředí zajišťuje konzistenci mezivýsledky obráběníazávěrečná kontrola.
Výzva v typických workshopech
V mnoha asijských dílnách může teplota značně kolísat:
Letní dílna: 35 stupňů
Zimní dílna: 5 stupňů
Daily variation: >10 stupňů

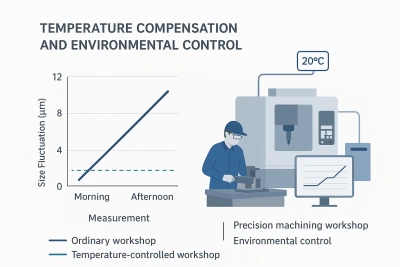

Za těchto podmínek, dokonce i se stejným strojem, stejným nástrojem a stejným programem,měření prováděná ráno a odpoledne se mohou lišit o 10–15 μm.
Mnozí nejprve obviňují opotřebení nástroje nebo přesnost stroje. Ale skutečná hlavní příčina jeteplotní posun.
Srovnání při stejném procesu obrábění:
| Prostředí | Rozměrová stabilita | Variační rozsah |
|---|---|---|
| Klimatizovaná-místnost (20 stupňů ±1 stupeň) | Vysoká stabilita | ±2 μm |
| Normal workshop (>kolísání 10 stupňů) | Nestabilní | ±12 μm |

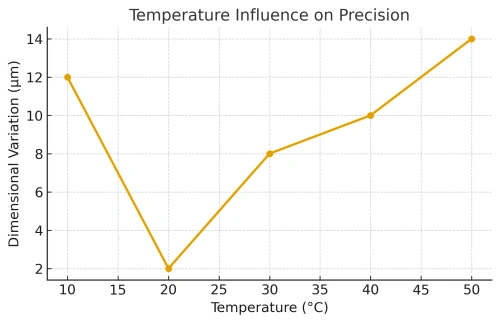

Teplota-Přesná křivka
Naše řešení: Klima{0}}Klimatické místnosti + kompenzace teploty
Abychom splnili požadavky na letectví, lékařství a vysokou{0}}přesnost, vytvořili jsme aklima{0}}řízená obráběcí dílna:
Konstantní 20 stupňů ±1 stupeň po celý rok-
Předehřev pro strojek dosažení tepelné rovnováhy
Teplotní kompenzace-v reálném časepro korekci rozměrového posunu
Jednotné kontrolní prostředíaby se zajistilo, že měření odpovídá obrábění
Tím je zajištěno, že obojíobráběníainspekcevyskytují se pod stejnou základní linií, čímž se eliminují nesrovnalosti, jako například "díly vypadají na stroji správně, ale během měření selžou."
Proč je to pro západní zákazníky důležité
Pro výrobce letectví, lékařství a polovodičů je kontrola životního prostředí důležitánení možnost, ale požadavek.
Bez stability je „přesné obrábění“ jen sloganem.
se stabilitou,Tolerance ±2–5 μmstát se skutečně dosažitelným.
To je důvod, proč certifikace (AS9100, ISO13485) vyžadují kontrolu životního prostředí.
Závěr
Na nástrojích a strojích záleží-aleenvironmentální stabilita je skrytým klíčem ke skutečné přesnosti.
Kombinací klimaticky-řízených dílen s teplotní kompenzací zajišťujeme, že každý díl, který dodáváme, dosahuje konzistentní a ověřitelné přesnosti.
