Zpracování vlastností produktu

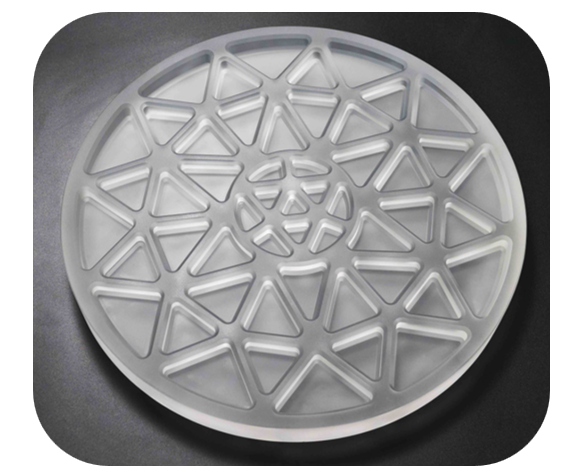

Předmětem zpracování je reflexní čočka z křemenného skla se specifikací D408x20,5mm. Požadavkem na zpracování jádra je proces broušení dutin. Tato čočka je speciální optická součást pro astronomická pozorovací zařízení a musí současně splňovat vysoké-standardy přesnosti obrysu 0,02 mm a drsnosti povrchu Ra0,8μm.
Průmyslové zpracování bolestivých bodů
V oblasti výroby špičkových{0}} optických zařízení existují již dlouhou dobu tři hlavní technické překážky zpracování křemenného skla:
Problém kolapsu okraje způsobeného křehkostí materiálu (tradiční velikost kolapsu okraje 0,433 mm)
Je obtížné stabilně splnit normu pro přesnost obrysu nekulového povrchu -
Riziko poškození pod{0}}povrchu způsobené akumulací tepla při řezání
Když firma používá tradiční technologii broušení, trvá zpracování jednoho kusu více než 8 hodin a přesto nemůže stabilně splnit požadavky na drsnost. Míra zmetkovitosti dosahuje až 35 %, což vážně omezuje proces hromadné výroby špičkových- optických přístrojů.
InovaceSTŘEDNÍŘešení
S ohledem na fyzikální a chemické vlastnosti křemenného skla implementoval tým výzkumu a vývoje MID dva klíčové technologické průlomy:
Víceúčelový ultrazvukový systém zeleného frézování-: integrované funkce axiální vibrace a radiální kompenzace
Technologie ultrazvukového zpracování variátoru: stabilní řízení amplitudy v rozsahu 4-6μm
Výsledky upgradu procesu
Skutečná produkční data ukazují, že řešení dosahuje více{0}}dimenzionálního zlepšení výkonu:

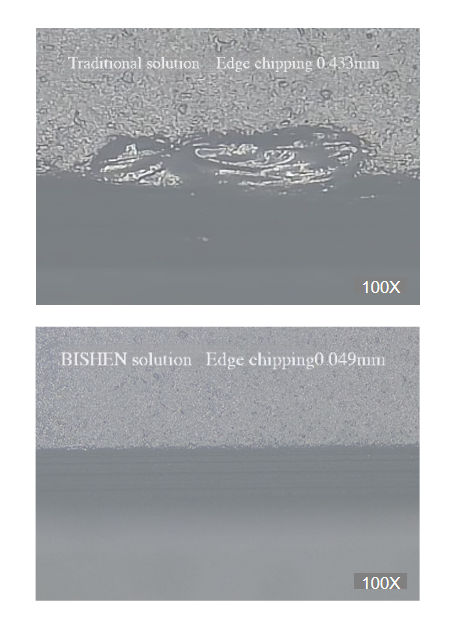

1. Kontrola zhroucení okraje: 0,049 mm (snížení o 88,7 %)
2. Kvalita povrchu: Ra＜0,6μm (o 25 % lepší než průmyslový standard)
3. Přesnost obrysu: 0,015 mm (nárůst o 33,3 %)
4. Efektivita zpracování: Pracovní doba jednoho-kusu je zkrácena na 3,2 hodiny
Zejména pokud jde o kontrolu tepelného dopadu, teplota řezné zóny obrobku klesne o 42 stupňů, čímž se účinně zabrání potenciálnímu poškození, jako jsou mikrotrhliny.
【OSTŘEDNÍ】
S více než 10 lety zkušeností v přesné výrobě,STŘEDNÍse zaměřila na výzkum a vývoj speciálních procesů, jako je ultrazvukové obrábění a laserové mikroobrábění, sloužící výrobním společnostem v letectví, optických přístrojích a dalších oborech, a nyní se stala preferovaným poskytovatelem řešení pro špičkové-zpracování křehkých materiálů.
