Jak všichni víme, tvrdá anodizace povede ke zvýšení tloušťky produktu. Správná tloušťka oxidového filmu je proto zásadní pro splnění požadavků zákazníka na velikost.
Tento článek používá hřídel nad fotografií jako příklad k vysvětlení, jak ovládat tloušťku oxidového filmu tak, aby konečná velikost produktu dosáhla očekávané hodnoty.
Pouze dva kroky pro tvrdé eloxování této hřídele:
Krok 1: Velikost polotovaru hřídele- by se měla před tvrdou anodizací řídit zásadou „menší tloušťka vnější vrstvy a větší průměr vnitřního otvoru“.
Je to proto, že velikost průměru vnitřního otvoru hřídele se zmenšovala se zvyšující se tloušťkou oxidového filmu po tvrdé anodizaci, což vedlo k nekvalifikovanému produktu. Při dodržování výše uvedeného principu se vyhnete této chybě a získáte hotový výrobek požadovaný zákazníkem.
Krok 2: mechanikům by měl být poskytnut definitivní rozsah řízení výroby, aby zákazník mohl získat požadovanou velikost hotového výrobku po tvrdém eloxování.
Konkrétní analýza rozsahu řízení výroby pro tento hřídel takto:

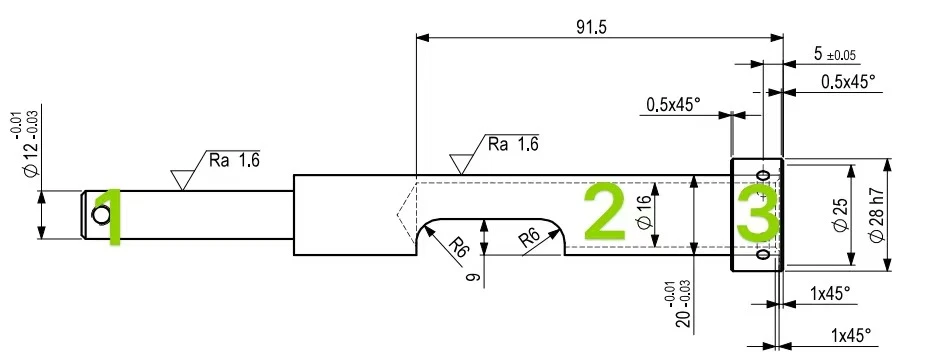

Jak je uvedeno na obrázku, tvrdé eloxování s impregnací PTFE, tloušťka 40±5μm. To bude 35/3--45/3 (11,667μm~15μm) pro tloušťku růstu oxidového filmu, když je hřídel tvrdě eloxována. A tloušťka růstu oxidového filmu je 0,0117~0,015 v milimetru.
Výpočtový vzorec pro rozsah rozměrů kontroly výroby předaný mechanikovi je tedy:
Velikost kontroly výroby=velikost výkresu - tloušťka růstu oxidové vrstvy x2
To znamená: velikost kontroly výroby=velikost výkresu - [(0,0117~0,015 mm) x2]=velikost výkresu - (0,0234~0,03 mm)
POZNÁMKA:
Existují 2 strany tloušťky růstu oxidového filmu, takže při výpočtu se počítá dvakrát.
Pokud chcete získat co nejpřesnější konečnou velikost, měla by se vzít minimální hodnota tloušťky růstu oxidového filmu. A 0,02 mm je nejlepší volbou.
Tento hřídel se skládá ze tří částí a rozsah ovládání každé části je následující:
Na fotografii označeno 1, rozměry horního a spodního řádku tohoto jsou 11,97~11,99, to znamená, že rozměry kontroly výroby jsou:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Na fotografii označeno 2, rozměry horního a spodního řádku tohoto jsou 19,97~19,99, to znamená, že rozměry kontroly výroby jsou:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Na fotografii označené 1, rozměry horní a dolní řádky jsou 27,979~28 mm (hodnota tolerance H7 kombinovaná s dotazem na hodnotu tolerance), to znamená, že rozměry kontroly výroby jsou:
(27,979~28mm)-0,02mm=27.959~27,98mm
