Dnes vám budu pomocí nejjednoduššího jazyka mluvit o tom, jak nainstalovat kulaté matice.

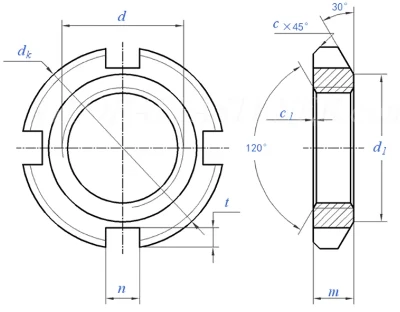

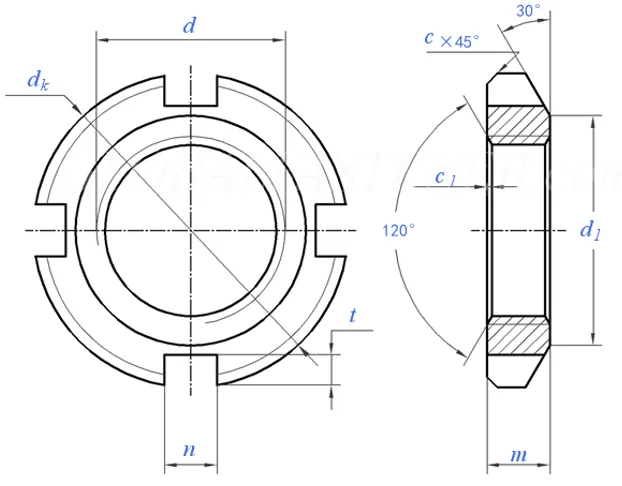

Kulaté matice, kulaté matice, které vyhovují normě GB/T812, jsou zobrazeny na obrázku níže. Jedna strana má poměrně velké zkosení 30 stupňů, které se používá hlavně pro axiální fixaci dílů. Která strana této kulaté matice je tedy blízko ke straně stlačené části, když je skutečně instalována?

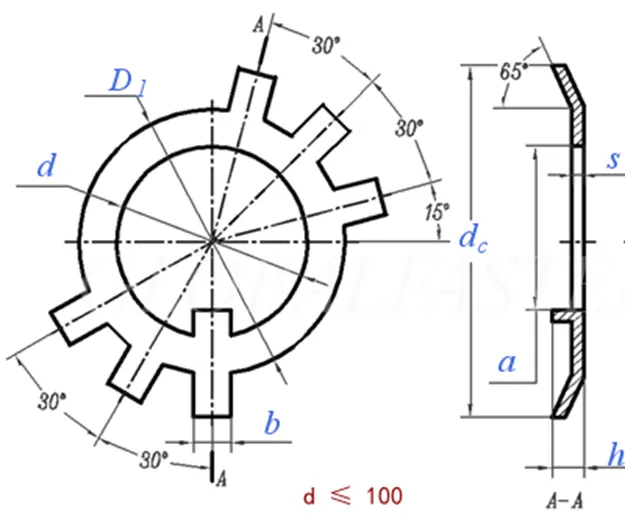

Obecně řečeno, při použití kulatých matic, aby se zabránilo uvolnění, budou použity s dorazovými podložkami. Existuje také mnoho druhů dorazových podložek. Dorazové podložky, které odpovídají národní normě GB/T858, jsou znázorněny na obrázku níže. Jak vidíte, podložka má mnoho výstupků a má také úhel sklonu 65 stupňů. A pokud zkontrolujete standardní srovnávací obrázek velikost D1 a velikost d1 kulaté matice na obrázku výše, zjistíte, že jsou stejné.

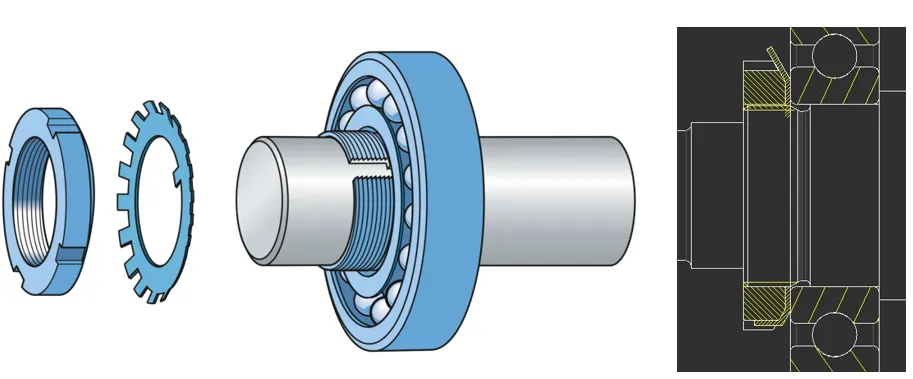

Věřím, že jsi našel vodítko. Mimochodem, u této dorazové podložky je použita strana s velkým zkosením 30 stupňů na kulaté matici. Proto, když jsou použity společně, strana s velkým zkosením směřuje ke stlačené části. Jak je znázorněno na obrázku níže.
Někdy nemusíme použít pojistnou podložku, například můžeme použít dvojitou kulatou matici, abychom zabránili uvolnění. Pokud není požadavek na zabránění-povolování, někdy můžeme k utažení použít pouze jednu kulatou matici. Znamená to, že směr instalace není tak důležitý? Obecně lze říci, že je třeba zvážit dva faktory. Jedním z nich je, že norma pro stranu s velkým zkosením kulaté matice má pravidla svislosti, ale druhá strana nikoli; další je, že u dílů ložiska na obrázku výše je obecně nejlepší udržovat průměr dílů v blízkosti ložiska ne vyšší než vnitřní kroužek ložiska, takže je lepší mít stranu s velkým zkosením obrácenou k lisované části. Pokud v tomto ohledu neexistují žádné úvahy a omezení, můžete si dělat, co chcete.(来源:iMechanics机械)
