"Jaké to je vyřezávat vzory na tvrzené sklo?" Procesní inženýr z výzkumného ústavu pro leteckou energetiku jednou porovnal zpracování uhlíkových-uhlíkových kompozitních vláken tímto způsobem. Tento nový materiál, který je pětkrát tvrdší než ocel, spouští procesní revoluci ve výrobě horkých- součástí leteckých motorů.
Zpracované produkty

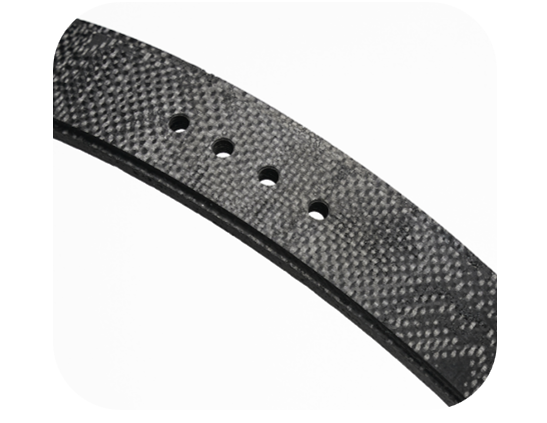

Materiál: uhlíkový-uhlíkový kompozitní materiál (hustota 1,78 g/cm³, interlaminární pevnost ve smyku 28 MPa)

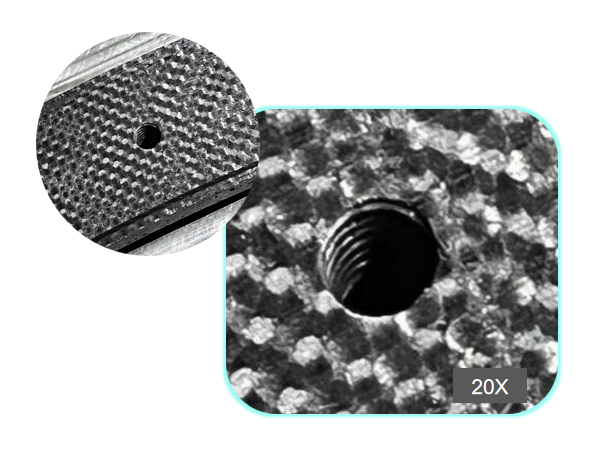

Vlastnosti zpracování: Zpracování závitů s hlubokým otvorem o průměru 5 mm
Přesnost závitu: třída M5×0,8-6H
Pozadí a potíže při zpracování
A. Strategické materiály narážejí na potíže se zpracováním
Jako preferovaný materiál pro obložení hrdla trysky leteckého motoru čtvrté-generace musí uhlík-uhlíkové kompozitní materiály odolat působení 3000 stupňů plynem. Jeho jedinečná "sendvičová" struktura (uhlíkové vlákno + pyrolytická uhlíková matrice) poskytuje vynikající tepelnou odolnost a zároveň přináší noční můru zpracování - konvenční vrtání vytvoří až 120μm třískových hran.
B. Cyklus selhání tradiční technologie
Ve zkušební výrobě určitého modelu motoru dosáhla lomivost tvrdokovových závitníků 47 % a svislost závitu ručního závitování přesáhla 0,25 mm/10 mm. Ještě fatálnější je, že poškozená vrstva vláken způsobí katastrofální delaminaci během testu motoru.
BISHENtechnický průlom řešení
S ohledem na „křehké odlupování“ vrstvených kompozitních materiálů vytváří řešení BISHEN trojrozměrný systém ochrany zpracování:
• 40kHz ultrazvukový axiální vibrační systém pro řízení teploty řezání pod 120 stupňů
• Diamantově{0}}potažené vrtací a frézovací nástroje s pasivací hran na R0,02 mm
• Proces šroubovitého interpolačního frézování pro dosažení 0,8 mm rozteče ± 0,005 mm řízení
Zpracování výsledků ověření
Při dávkovém zpracování komponent trysek motoru nosných raket řady Long March dosáhla řešení BISHEN:
Svislost závitového otvoru 0,03mm/10mm
Go/no-go, úspěšnost kontroly měřidla 98,6 %
Doba zpracování jednoho-kusu se zkrátila ze 45 minut na 8 minut
Po 200 hodinách testu se v částech závitového spoje neobjevily žádné trhliny způsobené tepelným šokem
O BISHEN:
Společnost BISHEN se spoléhá na 7 500{2}}čtverečních-metrů přesné výrobní základny a zaměřuje se na poskytování-služeb na jednom místě pro díly s vysokou obtížností v oblasti letectví, lékařského vybavení a robotů.
