Zpracování vlastností produktu

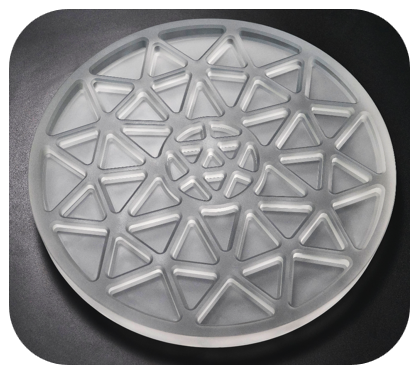

Materiál:Křemenné sklo vysoké{0}}čistoty (obsah SiO₂ větší nebo roven 99,99 %)
proces:Broušení hran dutin (průměr 408 mm × tloušťka 20,5 mm)
Požadavky na přesnost:Kontura Menší nebo rovna 0,02 mm, drsnost Ra Menší nebo rovna 0,8 μm
Průmyslové výzvy a bolestivá místa
A. Vlastnosti zpracování křemenného skla
Vysoká křehkost, míra vad zhroucení okraje přesahuje 30 %
Konkávní asférické zpracování povrchu je náchylné ke zkreslení obrysu
Tradiční broušení brusných kotoučů je náchylné k pod{0}}povrchovým mikrotrhlinám
B. Tradiční vady řešení
Nízká účinnost:Zpracování jednoho kusu trvá více než 72 hodin
Nedostatek přesnosti:Kolísání obrysu dosahuje 0,03 mm
Povrchové poškození:Drsnost lze ovládat pouze při Ra1,2μm
BISHENŘešení: Ultrazvukový systém zeleného zpracování
Zařízení:Pět{0}}osé spojkové ultrazvukové frézovací centrum (integrovaná online optická detekce)
Proces:20kHz vysokofrekvenční-broušení za pomoci ultrazvuku (regulace teploty chladicí kapaliny ±1 stupeň)
Kontrola kvality:Kompenzace deformace zpracování v reálném čase-, 40% zlepšení přesnosti
Měřený průlom ve výkonu

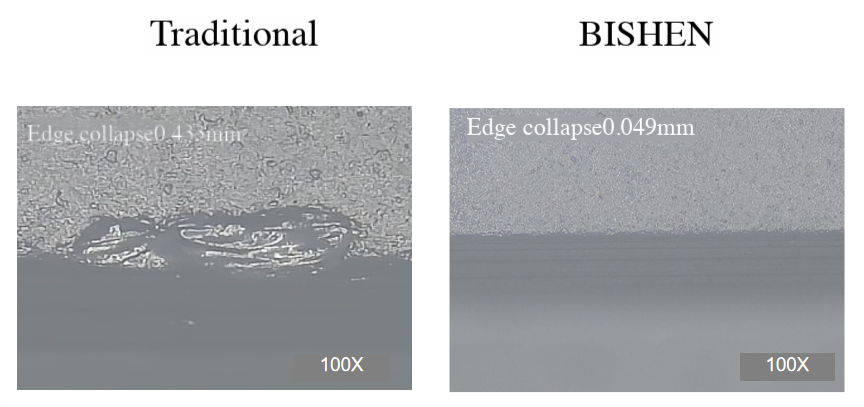

Ovládání sbalení okraje:Objem defektu je snížen z 0,433 mm na 0,049 mm (pokles o 88,7 %)
Kvalita povrchu:Drsnosť Ra0,58μm (o 27,5 % lepší než průmyslový standard)
Přesnost obrysu:Stabilní do 0,015 mm
