Zpracování charakteristik produktu
Materiál: hustý nitrid křemíku (tvrdost HV1,850)

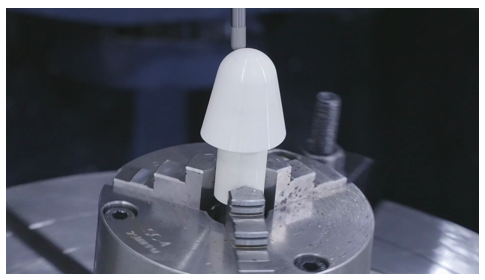

Vlastnosti zpracování: φ28×55mm komplexní 3D povrch
Oblasti použití: přední kapotáž letadla, ložiska odolná vysokým teplotám
Analýza bodu bolesti v průmyslu
A. Výzva materiálových vlastností
Keramika z nitridu křemíku jako materiál s vysokou tvrdostí a odolností{0}} proti opotřebení je široce používána ve vysokoteplotních součástech leteckého průmyslu, ale kvůli nízké lomové houževnatosti je tradiční zpracování náchylné k mikrotrhlinám.
B. Tradiční vady obrábění
① Rychlost opotřebení nástroje je 8krát vyšší než u běžné oceli
② Účinnost 3D povrchového broušení je pouze 2,3 cm³/h
③ Míra poškození přesahuje 35 % (průměr v oboru)
STŘEDNÍZákladní technologie řešení
Ultrazvukové vibrační pěti{0}}osé obráběcí centrum: 20kHz vysokofrekvenční-vibrace snižují řeznou sílu
Superkritický systém chlazení CO2: -78 stupňů nízká teplota potlačuje tepelné namáhání materiálu
Technologie vnitřního chlazení MQL: 0,05 ml/h mikro-mazání snižuje přilnavost nástroje
Srovnání měřeného výkonu
Indikátory Tradiční procesSTŘEDNÍRozsah zlepšení řešení Cyklus zpracování 133h72h46%↓Drsnost povrchu Ra0,8μmRa0,2μm75%↓Frekvence výměny nástroje 4 kusy/nástroj 18 kusů/nástroj 350%↑
Rozšíření průmyslových aplikací
Toto řešení je také použitelné pro:
Zpracování keramických trysek satelitu
Robotické rameno pro manipulaci s polovodičovými destičkami
Přesné broušení umělých kloubů s keramickou kulovou hlavou
