Zpracování charakteristik produktu
Materiál:Nerezová ocel 304 (materiál odolný proti korozi-třídy pro letectví a kosmonautiku{2}})
Klíčové vlastnosti:3 180 mikrootvorů o průměru 2 mm a hloubce 30 mm (poměr hloubka-k-průměru 15:1)

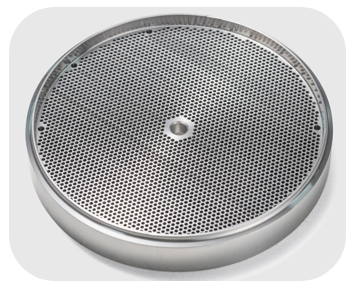

Velikost obrobku:Koncová deska chladničky o průměru 192 mm a tloušťce 30 mm
Problémy a výzvy v oboru
A. Pozadí zpracování leteckých dílů
Části leteckých motorů mají extrémně vysoké požadavky na souosost (±0,01 mm) a tradiční oboustranné-vrtání je náchylné k odchylce osy; Nerezová ocel 304 má silnou viskozitu a je obtížné rozbít třísky, což ovlivňuje hladkost stěny otvoru.
B. Tradiční vady zpracování
Zjevné řezné značky:Drsnost vnitřní stěny otvoru Ra＞1,6μm ovlivňující těsnění kapaliny
Rychlé opotřebení nástroje:Vrták je třeba vyměnit každých 50 otvorů, což je nákladné
Úzké místo účinnosti:Vyvrtání jednoho otvoru trvá 330 sekund, což zpomalí výrobní linku
BISHENŘešení: Ultrazvuková technologie umožňuje přesnou výrobu
Vybavení: Víceúčelové -ultrazvukové zelené vrtací a frézovací centrum (integrovaný online monitorovací systém)
Proces: Technologie řezání vysokofrekvenčními ultrazvukovými vibracemi- (amplituda 20 kHz)

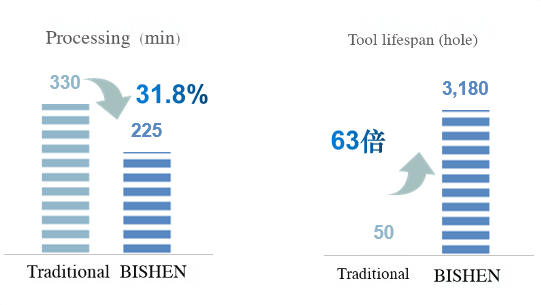

Měřený průlom ve výkonu
Zlepšení účinnosti: Doba zpracování jedné díry je zkrácena o 31,8 % (225 sekund/díru)
Optimalizace nákladů:Životnost nástroje se zvýšila 63krát (3 180 děr/nástroj)
Standard kvality:Drsnost stěny otvoru Ra＜0,8μm, chyba souososti Menší nebo rovna 0,005mm
