"V oblasti lékařských implantátů kvalita povrchu přímo určuje efektivitu zotavení pacienta." - odborník na ortopedické zdravotnické prostředky"
Zpracované produkty

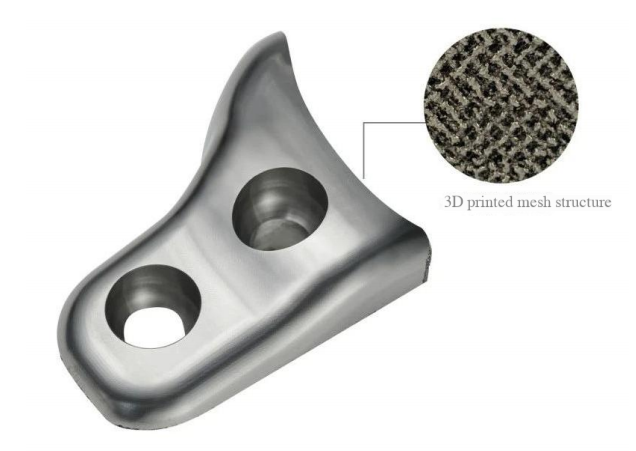

Materiál obrobku: 3D tištěná titanová slitina TC4
Funkce zpracování: Frézování vnějšího obrysu (včetně složitých zakřivených ploch)
Velikost obrobku: 46×48×16 mm
Pozadí zpracování a potíže v odvětví
Pozadí oboru:
Titanová slitina TC4 se stala základním materiálem pro ortopedické implantáty díky své vysoké pevnosti, biokompatibilitě a schopnosti fúze kostní tkáně. 3Technologie D tisku dokáže přizpůsobit struktury porézních sítí (pórovitost > 70 %), ale zpracování čelí třem velkým výzvám:
Krátká životnost nástroje: Titanová slitina má špatnou tepelnou vodivost, řezná teplota přesahuje 800 stupňů a rychlost opotřebení nástroje se zvyšuje 3krát;
Mikroporézní otřepy se vymkly kontrole: Tradiční frézování vytváří otřepy > 50 μm na okraji sítě, což vyžaduje ručníbroušení; Riziko znečištění: Řezná kapalina proniká do nano{0}}pórů (20–100 μm), což způsobuje riziko biologické kontaminace.
BISHENŘešení
Na základě lékařských{0}}standardů zpracování vyvinul BISHEN ultrazvukový zelený přesný frézovací systém, který zahrnuje:
20kHz ultrazvukové vibrační zpracování: Snižte řeznou sílu o 60 % a zabraňte tvorbě otřepů;
Superkritická technologie vnitřního chlazení CO2: - 50° nízkoteplotní proudění vzduchu k dosažení suchého řezání a odstranění znečištění;
Pěti{0}}optimalizace dráhy propojení: Inteligentně se vyhněte oblastem koncentrace napětí v porézních strukturách.
Výhody zpracování

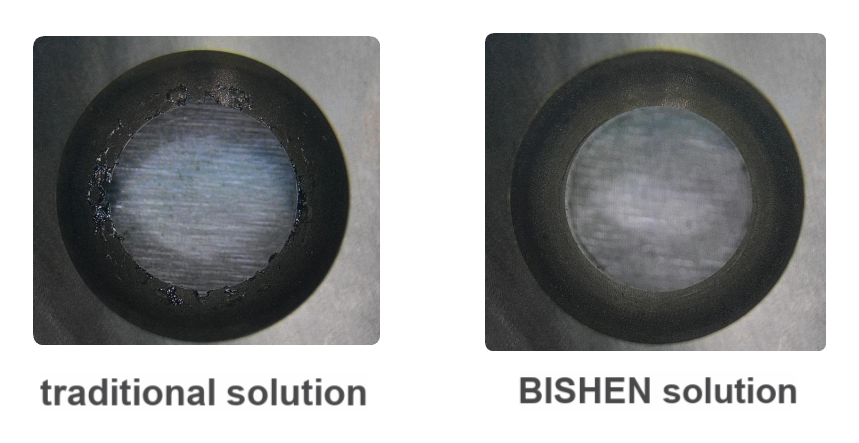

• Nulové ruční odstraňování otřepů: výška otřepu hrany<5μm, meeting ISO 20160 medical implant standards
• Skok v kvalitě povrchu: drsnost Ra snížena z 1,6 μm na 0,4 μm, což podporuje připojení osteoblastů
• Ostré snížení nákladů na nástroje: životnost zvýšena z 15 kusů/nástroj na 120 kusů/nástroj
Porovnání zpracování
O BISHEN
BISHEN(Bishen Precision) se již více než 10 let hluboce angažuje v oblasti lékařského a leteckého přesného obrábění, poskytuje podnikům zařízení pro obrábění implantátů a procesní řešení a podporuje modernizaci odvětví ortopedických zařízení se standardem „nulové znečištění, nulová vada“.
Hodnota průmyslu: S prudkým nárůstem poptávky po personalizované ortopedické chirurgii odstranily technologické průlomy společnosti BISHEN výrobní bariéry pro rozsáhlé-klinické použití implantátů z titanové slitiny tištěné na 3D tiskárně, čímž se zkrátil cyklus zotavení pacienta o více než 30 %.
