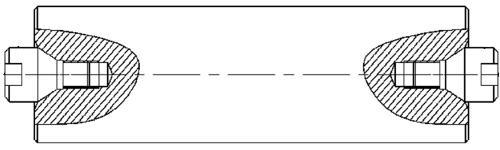

Středová díra se závitem, v naší zemi také známá jako „středová díra typu C“ nebo „středová díra typu D{1}}v normě DIN“, je běžně k vidění na mnoha strojních konstrukcích a výkresech.
Středový otvor se závitem rozšiřuje funkčnost středového otvoru přidáním závitů, což mu umožňuje sloužit více účelům. Kdy bychom tedy měli zvolit středovou díru se závitem? Pojďme si to krátce probrat a doufám, že vám to pomůže.

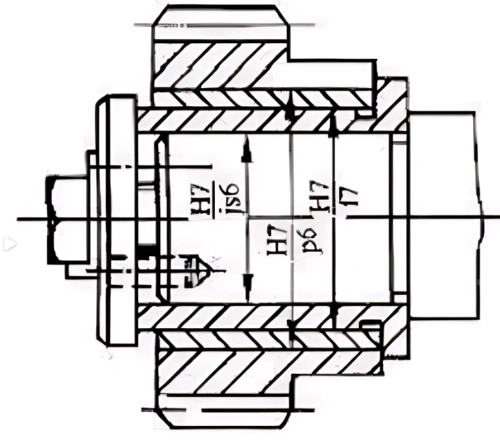

Upevňovací součásti na konci hřídele
Díky středovému otvoru se závitem je snadná instalace součástí, jako jsou koncové desky, řetězová kola, rozvodové řemenice, spojky, snímače atd., na konec hřídele.

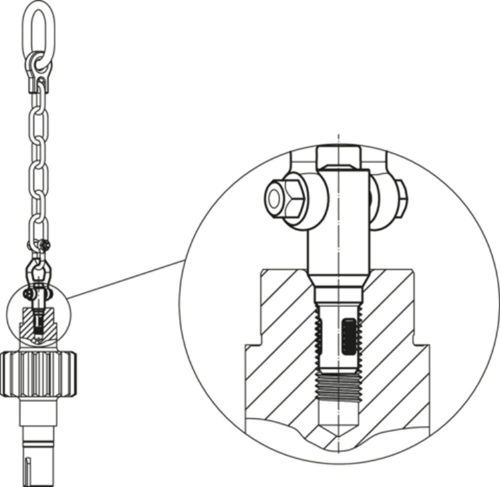

Zvedací otvory pro zvedání
Pokud díl váží více než 15 kg, není ergonomicky doporučen pro ruční manipulaci. V takových případech, pokud je na konci hřídele otvor se závitem, můžete nainstalovat zvedací kroužek nebo zvedací šroub a použít ke zvedání jeřáb.

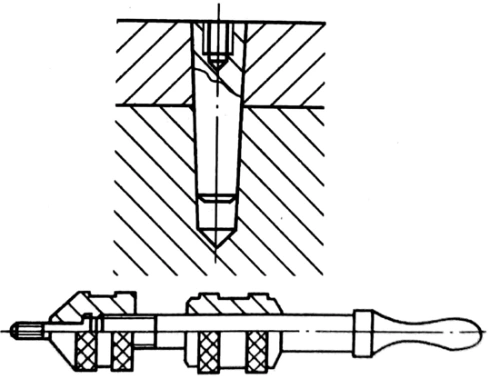

Pomoc při demontáži a zátěžových bodech
U některých dílů se slepými dírami nebo s přesahem{0}} bez vnějšího prostoru pro použití síly může být demontáž velmi obtížná, když je třeba je později vyměnit. Pokud je na nich potřeba zpracovat středový otvor, lze středový otvor se závitem použít k instalaci procesního šroubu. Působením stejnoměrné síly (např. pomocí stahováku s kladívkem) lze díly s přesahem-vytáhnout. Funguje to podobně jako při použití stahováku k odstranění válcového čepu s vnitřními závity, jak je znázorněno na obrázku.
Utěsnění středového otvoru pro ochranu
Jsou-li vysoké požadavky na opakovanou přesnost středového otvoru nebo když dříve přepracovaný středový otvor potřebuje ochranu, lze do středového otvoru se závitem našroubovat hmoždinku. Tím se ochrání a utěsní středový otvor, zabrání se vniknutí cizích předmětů nebo kontaminaci zbytků chladicí kapaliny, čímž se zachová přesnost středového otvoru pro další proces nebo cyklus použití.(文章来源:iMechanics机械)
