Materiály pro CNC obrábění: Jak váš výběr materiálu řídí tolerance, životnost nástroje a náklady na součást
Zadali jste 6061-T6, nakreslili 0,6 mm stěnu na dno kapsy a vyvolali rovinnost 0,05 mm. DFM se vrací:před průjezdem cílem je nutné uvolnění napětí; stěna se může po uvolnění svorky pohnout.Materiál nezpůsobil tyto problémy sám-, ale stanovil okrajové podmínky, kvůli kterým byly nevyhnutelné.
To je cocnc obráběcí materiályvýběr ve skutečnosti je: nevybíráte si list se specifikacemi, ale sadu omezení, která sleduje díl při každém nastavení, každé výměně nástroje a každém řádku v kontrolní zprávě. Udělejte to včas a součást se téměř sama obrobí. Nechápejte to a měníte cenu v polovině-provozu.
Takto přemýšlíme o výběru materiáluPřesnost MID-všechny hliníkové slitiny, druhy titanu, nerezové rodiny a technické plasty, které se denně pohybují naším obchodem.

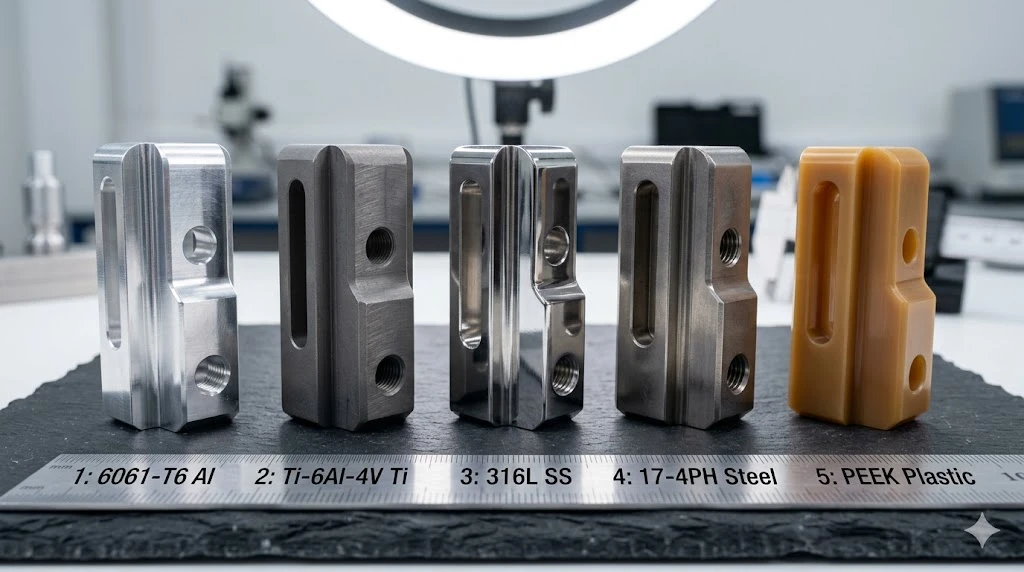

Pět rodin CNC obráběcích materiálů sáhne konstruktéři jako první
Hodnocení obrobitelnosti existuje v celém spektru a stejně tak náklady. Níže uvedená tabulka mapuje rodiny, které nejčastěji obrábíme, s proměnnými, na kterých záleží na vašem výkresu.
| Materiál | Index obrobitelnosti | Toleranční podlaha (frézování) | Ra Dosažitelné | Relativní opotřebení nástroje | Typické sektory |
|---|---|---|---|---|---|
| Al 6061-T6 | ~100% | ±0,005 mm (±0,002 mm s otvorem přípravku) | 0,4µm (0,1µm létající-řez) | Nízký | Polovodiče, průmyslová automatizace |
| Al 7075-T651 | ~70% | ±0,005 mm | 0.4µm | Nízká – Střední | Letecké rámy, nosná-ramena |
| Ti-6Al-4V Gr.5 | ~22% | ±0,008 mm (±0,005 mm s péčí) | 0,8 µm (možné 0,4 µm) | Vysoký | Aerostrukturální, lékařské implantáty |
| 316L Nerez | ~45% | ±0,008 mm | 0.4µm | Střední–Vysoká | Rozvody tekutin, chirurgické nástroje |
| 17-4PH H900 | ~38% | ±0,008 mm | 0.4µm | Vysoký | Letecké kování,-vysokopevnostní hřídele |
| PROHLÉDNĚTE | ~75% | ±0,02 mm (v závislosti-na vlhkosti) | 0.8µm | Nízký | Lékařské, polovodičové, chemické |
Index obrobitelnosti vztažený na 160 HB volné-obráběcí oceli=100%.
Jeden rozdíl tabulka neukazuje: „dosažitelné“ a „opakovatelné v dávce“ nejsou stejné číslo. Zasáhnout ±0,002 mm na jeden hliníkový díl je ve správném prostředí přímočaré. Udržet jej na 80 kusech se standardním upínáním a kolísáním okolní teploty je problémem návrhu procesu, nikoli mezerou ve schopnostech.
CNC obrábění hliníku vs titanu: kde obchod-ve skutečnosti žije
Nejběžnějšívýběr materiálu pro cnc obráběnírozhodnutí, které vidíme od zákazníků v oblasti letectví a lékařství, je toto. Inženýři instinktivně porovnávají hodnoty pevnosti v tahu, ale tam není rozdíl v ceně.
CNC obrábění hliníku vs titanuzávisí na třech souvisejících faktorech: řezná rychlost, tepelné řízení a strategie zapojení nástroje.
S 6061-T6 nebo 7075-T651 provozujete otáčky vřetena nad 10 000 ot./min., přijímáte agresivní radiální záběry a třísky rychle proplachujete vzduchem nebo zaplavujete chladicí kapalinou. Materiál nezadržuje teplo v oblasti řezu.
S Ti-6Al-4V uděláte opak. Povrchové rychlosti obvykle přistávají mezi 40–80 m/min, což je zhruba jedna pětina toho, co byste běželi na 6061. Důvodem není samotná tvrdost; je to tepelná vodivost. Titan vede teplo přibližně 7 W/m·K oproti 167 W/m·K hliníku. Teplo zůstává na břitu, nikoli v třísce. To rychle degraduje karbid, pokud jsou vaše parametry nebo tlak chladicí kapaliny špatně kalibrovány.
Zde je návod, jak nastavujeme rozhodnutí o trochoidálním vs. ponorném-frézování u kapesních operací-, což je výzva k posouzení, která se jen zřídka objevuje ve specifikacích, ale přímo ovlivňuje dobu cyklu a životnost nástroje u obtížnýchcnc obráběcí materiály:

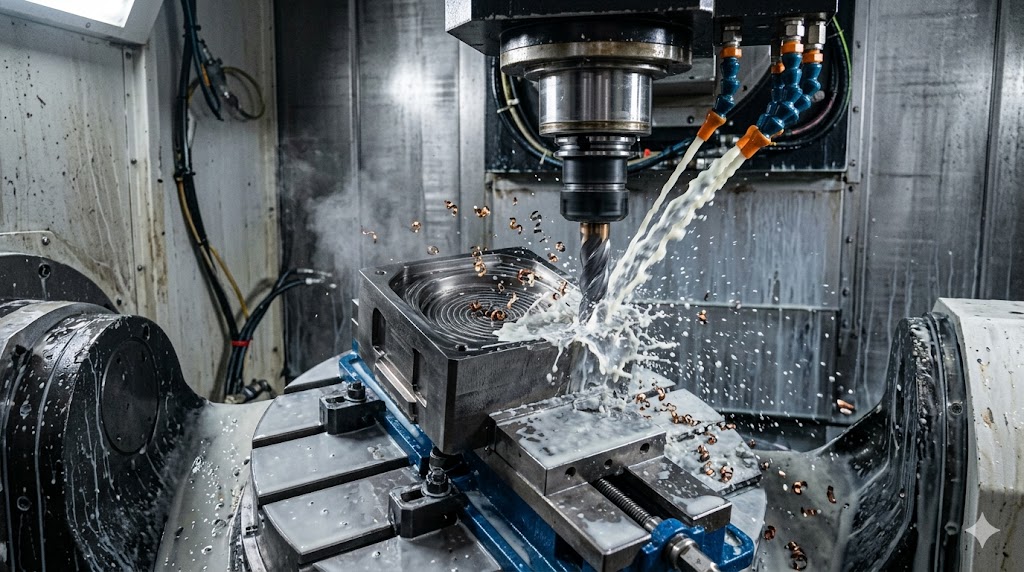

Trochoidální (vysoce{0}}účinné) frézováníje preferován pro titanové kapsy širší než ~15 mm. Radiální záběr probíhá na 10–15 % průměru nástroje s vysokou axiální hloubkou a 60+ barem zaplaveným chladicí kapalinou. Konzistentní oblouk záběru zabraňuje tření a vytváření-ostří, které zabíjí karbidové destičky.
Ponorné frézovánípřevezme, když poměr hloubky kapsy-k{1}}šířce překročí zhruba 3:1 nebo když je tuhost součásti nedostatečná. Axiální řezné síly jsou nižší než radiální-to záleží, když máte hloubku 40 mm a díl se již v upínacím přípravku vychyluje.
Pro vaševýběr materiálu pro cnc obrábění: Pokud titanový prvek kombinuje kapsy hlubší než 25 mm se stěnami tenčími než 3 mm, označte jej před zmrazením návrhu. Tyto kombinace vyžadují opakované{3}}operace a přechodné kroky pro uvolnění napětí, které nejsou viditelné ve standardním odhadu doby cyklu.
Schopnost tolerance podle materiálu: Co čísla ve skutečnosti znamenají
| Typ instalace | Al 6061/7075 | Ti-6Al-4V | 316L / 17-4PH |
|---|---|---|---|
| Standardní frézování, jednoduché nastavení | ±0,010 mm | ±0,015 mm | ±0,012 mm |
| 5osý s přesným upínáním | ±0,005 mm | ±0,008 mm | ±0,008 mm |
| Kritické otvory (vyvrtávání/vystružování) | ±0,003 mm | ±0,005 mm | ±0,005 mm |
| Přesné operace (švýcarská-otočka, souřadnicový vývrt) | ±0,002 mm | ±0,003 mm | ±0,003 mm |
| Zemní plochy | ±0,001 mm | ±0,002 mm | ±0,001 mm |
Překvapení pro mnoho konstruktérů:hliník je obtížnější dodržet přesné tolerance, než naznačuje jeho hodnocení obrobitelnosti, protože obrábí tak rychle a volně se rozšiřuje. CTE hliníku se pohybuje kolem 23,6 µm/m·K. Na 100mm dílu s 10stupňovým výkyvem okolí během dlouhé operace je to zhruba 24µm rozměrového posunu-již 5× ±0,005mm tolerance od samotné teploty.
Náš standardní pracovní postup pro hliníkové díly těsnější než ±0,005 mm: hrubý → stabilizace teploty (20–30 minut v kontrolované zóně) → polodokončení → opětovná stabilizace → konečná úprava. Toto držení mezi hrubým a polodokončeným-dokončením je místo, kde se začíná uvolňovat zbytkové napětí z předchozího válcování plechu. Přeskočte to pod časovým tlakem a získáte součást, která na souřadnicovém měřicím stroji měří správně a hodinu po vychladnutí vyskočí z tolerance.
Tento stabilizační krok mezi hrubým a polodokončeným-dokončením-ne řeznými parametry-je nejběžnější hlavní příčinou přepracování hliníku při práci s omezenou-tolerancí.
U dlouhých štíhlých hřídelí s L/D > 20 v nerezu nebo titanu naše švýcarské -otočné buňky vedou vodicí pouzdro bezprostředně za řeznou zónou, přičemž hlavní vřeteno a sled{2}}jsou vzájemně koordinované s přesností 0,005 mm. Bez nastaveného vztahu se díl ohne v nepodepřeném rozpětí pod řezným tlakem a ztratíte kulatost a válcovitost dříve, než budete v polovině délky.
CNC obrábění nerezové oceli: povrchová úprava a správa nástrojů

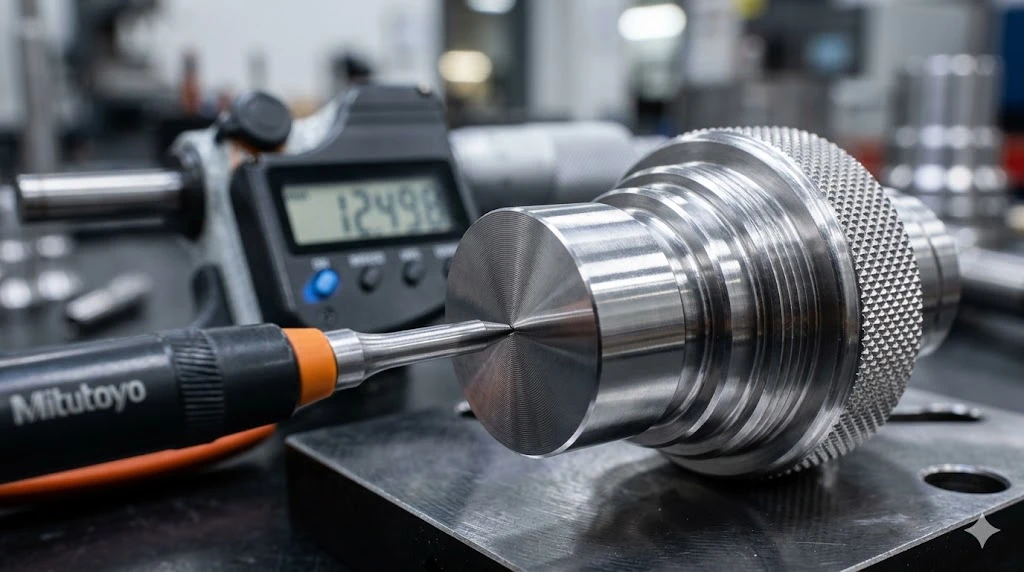

Nerezová povrchová úprava cnc obráběnímpožadavky často diktují sekvenci procesu více, než jsou rozměrové tolerance. 316L chirurgické nástroje nesou Ra Menší nebo rovné 0,4µm s nulovým-kriteriem otřepů. 17-4Farmy pro letectví a kosmonautiku vyžadují těsné toleranceaspecifická povrchová textura pro podporu adheze PVD nebo tvrdého eloxu.
Chování, které znesnadňuje korozivzdorné oceli, je mechanické kalení. 316L se rychle vytvrzuje, pokud nástroj setrvává, rychlost posuvu klesne pod prahovou hodnotu nebo je břitová destička opotřebovaná. Jakmile povrch ztvrdne, další průchody zaberou materiál s vyšší tvrdostí, než se kterou jste začali. To přechází do rozbití nástroje a anerezová povrchová úprava cnc obráběnímto je téměř nemožné obnovit bez přidání neplánovaného průchodu.
Naše procesní kontroly pro nerezové přesné součásti:
Udržujte kladný sklon na dokončovacích destičkách-záporný sklon na opotřebovaných nástrojích způsobuje tření před řezáním. Nikdy nezastavujte rotující nástroj v kontaktu s nerezovým povrchem. Pro dokončovací průchody používejte PVD-potažený submikronový karbid; bez povlaku pro hrubování na 17-4PH H900 pro zachování geometrie hran. Pro Ra menší nebo rovné 0,2 µm přidejte mikrodokončovací průchod v axiální hloubce menší nebo rovné 0,05 mm s proplachem chladicí kapaliny.
Jedna následná závislost, kterou stojí za to sledovat: mnoho lékařských nerezových součástí jde po obrábění na elektrolytické leštění. Pokud je povrch před-EP nad Ra 0,8 µm, elektrolytické leštění jej obvykle nedosáhne na specifikaci Ra 0,1 µm-chemie odstraňuje materiál rovnoměrně, nevyplňuje píky. Thenerezová povrchová úprava cnc obráběnímmusí být blízko, než díl opustí stroj.
Co recenze DFM zachycují, že materiálové listy ne
Materiálové listy vám řeknou, co je to materiálje. Kontrola DFM vám řekne, co se stane, když se ji pokusíte oříznout do vaší konkrétní geometrie s vašimi konkrétními popisky.
NaPřesnost MID, materiál je prvním filtrem při jakékoli kontrole souboru STEP-, ale vždy se čte společně s geometrií a tolerančním zásobníkem. Vrt s těsnou tolerancí v hliníku je rutina. Stejný vývrt s 0,8 mm stěnou na jedné straně představuje jiný problém s upevněním a řazením.
Příznaky DFM, které se nejčastěji vyskytujícnc obráběcí materiály:
Poloměry rohů poddimenzované pro hloubku kapsy.Kapsa hluboká 10 mm s vnitřním poloměrem 0,3 mm vyžaduje nástroj s průměrem menším než 0,6 mm. Tyto nástroje běží pomalu, snadno se lámou a zvyšují dobu cyklu neúměrně k ploše kapsy. Zvětšení na R1mm-nebo přizpůsobení poloměru 55–65 % hloubky kapsy-výrazně snižuje náklady na nástroje. Pokud existuje poloměr pouze pro povolení, otevřete jej.
Tloušťka stěny neodpovídá tuhosti materiálu.Modul titanu (≈114 GPa) dává tenčím stěnám větší odolnost vůči průhybu řezné-síly než 6061 (≈69 GPa). Ale tepelné chování titanu stále omezuje, jak agresivně můžete tlačit nástroj blízko tenké stěny. Tyto dva faktory se jednoduše nezruší.
Hloubka závitu není upravena pro objemovou pevnost.Standardní výchozí nastavení je 1,5× jmenovitý průměr. V PEEK nebo měkkém hliníku je 2× levné pojištění proti vytažení-, které v době cyklu nestojí téměř nic.

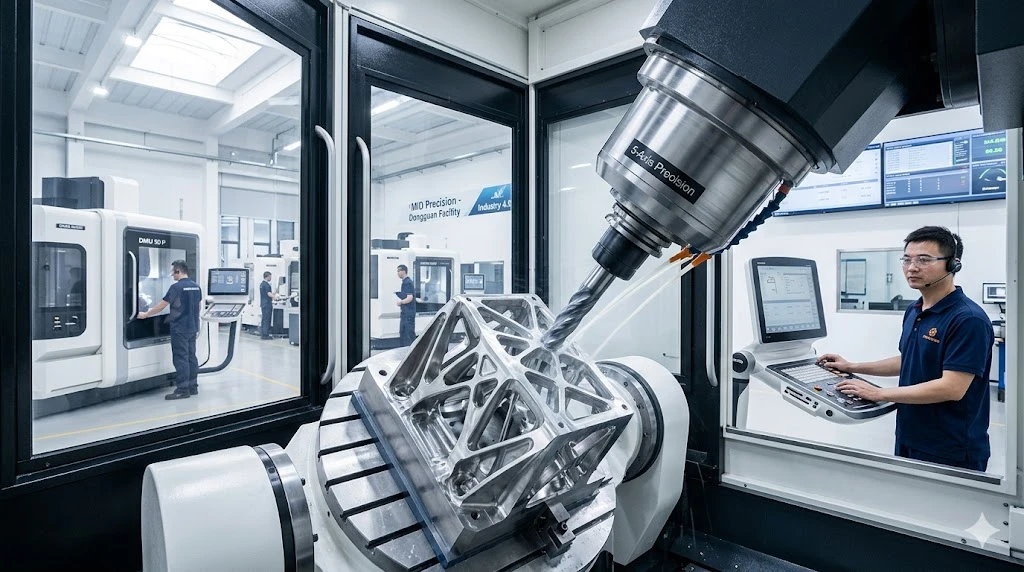

5osé obráběníeliminuje nastavení, která by vás jinak nutila kompromitovat geometrii. Prvky nepřístupné ze 3-orientací os jsou často zbytečně předělané-zjednodušené poloměry, odstraněné podříznutí, přidané dělící čáry. Pošlete nám KROK, než díl zjednodušíte.
FAQ
Jaký poloměr rohu bych měl použít, aby náklady na nástroje byly přiměřené?
Zacilte vnitřní poloměry na větší nebo rovné 55 % hloubky kapsy, nebo zaklapněte na standardní velikosti stopkových fréz (R0,5, R1, R2, R3, R4, R5, R6 mm). Pod R0,5 mm v libovolnémcnc obráběcí materiáltvrdší než hliník, nacházíte se v oblasti mikro{0}}nástrojů-oddělené nastavení, nižší rychlosti, vyhrazená kontrola. Tato skoková změna v nákladech je neúměrná ploše, která se má sekat. Pokud je těsný poloměr pro vůli a nefunkční, změňte jej.
Dokážete udržet ±0,005 mm na 100 mm hliníkové části bez broušení?
Ano, s teplotně-stabilizovaným hrubováním, správným designem přípravku a výše popsanou sekvencí stabilizace. Broušení není potřeba pro většinu ±0,005 mm hliníkových prací. Pod ±0,003 mm na kritických površích přidáváme vodicí -vrtání nebo přesné-vyvrtávání. Pod ±0,001 mm vstupuje do procesu broušení.
Je 7075-T651 vždy lepší volbou než 6061-T6 pro díly s kritickou pevností?
Ne automaticky. 7075 má vyšší pevnost v tahu, ale nižší odolnost proti korozi, eloxuje méně rovnoměrně a obecně není svařitelný. Pro díly kombinující úzké tolerance, tvrdou anodizaci a následné montážní svařování je 6061-T6 často tou správnouvýběr materiálu pro cnc obráběníi když je FEA marginální,-nárůst tloušťky stěny stojí méně než porucha adheze povlaku v terénu.
Jaká je minimální tloušťka stěny, kterou můžete spolehlivě obrábět v Ti-6Al-4V?
Při výrobě leteckého a kosmického průmyslu jsou dosažitelné stěny 0,8 mm z Ti-6Al-4Vpřesné CNC obráběníkdyž konstrukce upínače počítá s vibracemi a dráha nástroje má po celou dobu nízký radiální záběr. Pod 0,5 mm se tepelná vodivost titanu stává aktivním problémem-u stěny se akumuluje teplo, stěna se prohýbá a rozměrová stabilita se v řezu narušuje. Pokud se váš návrh zaměřuje na titanové stěny menší než 0,5 mm, zapojte nás do rozhovoru před dokončením výkresu.
Váš popis materiálu je také plán procesu. Tolerance, které potřebujete, povrchové úpravy, které určíte, a geometrie, kterou nakreslíte, to vše ovlivňuje materiál způsobem, který se neobjevuje v žádném datovém listu.
Pošlete nám svůj soubor STEP ke kontrole DFM-naši procesní inženýři společně přečtou váš materiál, geometrii a toleranční sadu a vrátí se s cenovou nabídkouapoznámku o zpracovatelnosti všude tam, kde na tom záleží.
